2РМ39КУН45Г2В1

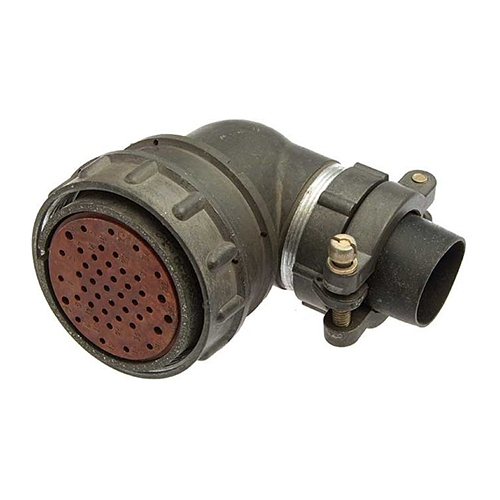

Разъем 2РМ39КУН45Г2В1 относится к серии 2РМ и представляет собой кабельную розетку. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики:

• Тип соединителя : Низкочастотный цилиндрический негерметичный.

• Диаметр корпуса : 39 мм.

• Корпус : Кабельный.

• Вид патрубка : Угловой.

• Гайка патрубка : Для неэкранированного кабеля.

• Количество контактов : 45.

• Сочетание контактов : Диаметр 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100° С.

• Максимальная токовая нагрузка :

  • Для контактов диаметром 1 мм: 4 А.

  • Для контактов диаметром 1,5 мм: 8 А.

• Сопротивление контактов : Не более 0,0025 Ом.

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

Применение:

Разъемы серии 2РМ используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть как блочными (приборными), так и кабельными.

Условия эксплуатации:

• Температура : От -60° С до +100° С.

• Относительная влажность : До 98% при +25° С.

• Вибрация : Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар : Пиковое ударное ускорение до 5000 м/с?.

Этот разъем изготовлен из специального сплава алюминия и имеет изолятор из пресс-материала АГ-4. Он подходит для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.
