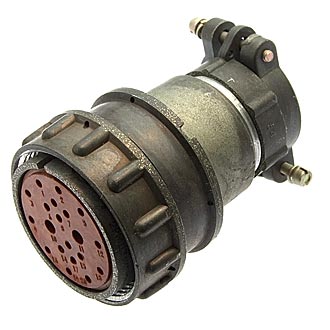

Разъем 2РМД36КПН20Г6В1 относится к серии 2РМД и представляет собой кабельную розетку с прямым патрубком, предназначенную для соединения и разъединения электрических цепей. Основные характеристики и особенности этого разъема:

Основные характеристики

• Тип соединителя : 2РМД, ручное соединение.

• Количество контактов : 20.

• Тип корпуса : Кабельный с прямым патрубком.

• Тип гайки патрубка : Для неэкранированного кабеля.

• Покрытие контактов : Серебро.

• Теплостойкость : До +100°С.

Электрические параметры

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1,5 мм — 560 В или 700 В в зависимости от исполнения.

  • Для контактов диаметром 3 мм — 560 В.

• Токовая нагрузка на одиночный контакт :

  • Для контактов диаметром 1,5 мм — до 10 А.

  • Для контактов диаметром 3 мм — до 36 А.

• Суммарная токовая нагрузка на соединитель : До 147 А.

• Сопротивление контактов :

  • Для контактов диаметром 1,5 мм — не более 2,5 мОм.

  • Для контактов диаметром 3 мм — не более 0,8 мОм.

• Сопротивление изоляции : Не менее 5000 МОм (или 1000 МОм в некоторых источниках).

Механические свойства

• Минимальная наработка : Не менее 5000 часов.

• Число сочленений-расчленений : До 500 раз.

• Усилие расчленения соединителей : Не более 215,82 Н (22 кгс).

Условия эксплуатации

• Температурный диапазон : От -60°С до +100°С.

• Относительная влажность : До 98% при температуре +25°С.

• Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).

Применение

Разъемы серии 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц.
