2РМД36КУН20Ш5В1

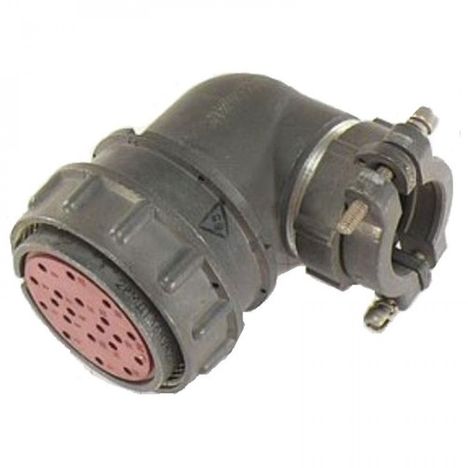

2РМД36КУН20Ш5В1 — это кабельная вилка, предназначенная для использования в электрических цепях постоянного и переменного тока, а также для внутреннего объемного монтажа. Она может работать с частотой до 3 МГц.

Технические характеристики

• Тип соединителя : 2РМД.

• Размер корпуса : 36.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 20.

• Часть соединителя : Вилка.

• Сочетание контактов : Все контакты диаметром 1,5 мм (обозначение 5).

• Вид покрытия контактов : Серебро.

• Теплостойкость : До +100°C.

Электрические характеристики

• Максимальная токовая нагрузка :

  • На одиночный контакт: 8 А.

  • Суммарная на соединитель: 133 А .

• Максимальное рабочее напряжение : 560 В и 700 В.

• Максимальное испытательное напряжение :

  • В нормальных климатических условиях: 1850 В и 2300 В.

  • При пониженном давлении: 350 В и 450 В .

Механические и климатические характеристики

• Сопротивление контактов : Не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Температура окружающего воздуха :

  • Рабочая: от -60°C до +100°C.

  • Предельная: от -60°C до +70°C .

• Вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночных ударов.

Эта вилка используется в различных электронных и радиотехнических устройствах, где требуется надежное и прочное соединение.
