2РМДТ18КПЭ4Ш5В1В

Купить 2РМДТ18КПЭ4Ш5В1В характеристики, описание

Купить 2РМДТ18КПЭ4Ш5В1В

2РМДТ18КПЭ4Ш5В1В

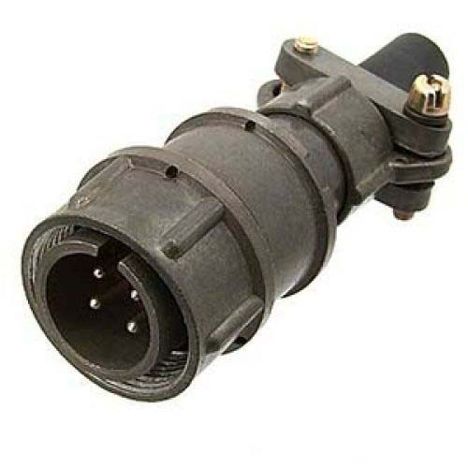

Соединитель 2РМДТ18КПЭ4Ш5В1В представляет собой цилиндрический низкочастотный негерметичный тропикоустойчивый разъём, предназначенный для соединения длинных электрических цепей. Он используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

  • Тип соединителя : 2РМДТ — низкочастотный цилиндрический негерметичный тропикоустойчивый.

  • Посадочный диаметр корпуса : 18 мм.

  • Тип корпуса : Кабельный (К).

  • Вид патрубка : Прямой (П).

  • Вид гайки патрубка : Для экранированного кабеля (Э).

  • Количество контактов : 4.

  • Диаметр контактов : 1,5 мм.

  • Покрытие контактов : Серебро (В).

  • Теплостойкость : +100°С.

  • Всеклиматическое исполнение : Да (В).

Эксплуатационные характеристики :

  • Максимальное рабочее напряжение : 560 В.

  • Максимальная токовая нагрузка на одиночный контакт : 15 А.

  • Суммарная токовая нагрузка на соединитель : До 50 А.

  • Сопротивление контактов : Не более 2,5 мОм.

  • Сопротивление изоляции : Не менее 5000 МОм.

  • Температура окружающей среды : От -60°С до +100°С.

  • Смена температур : От -60°С до +180°С.

  • Синусоидальная вибрация : Диапазон частот от 1 до 5000 Гц, ускорение 490 м/с?.

  • Механический удар : Одиночный — до 5000 м/с?, многократный — до 1000 м/с?.

Конструкция и монтаж :

  • Сочленение : Резьбовое.

  • Поляризация корпуса : Одношпоночная.

  • Метод монтажа : Обжимка или навесной (объемный).

  • Материал корпуса : Алюминиевый сплав АЛ-11.

  • Материал изоляторов : Прессматериал АГ-4.

  • Материал контактов : Латунь ЛС59-1.

Этот разъём широко используется в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей постоянного и переменного тока.
