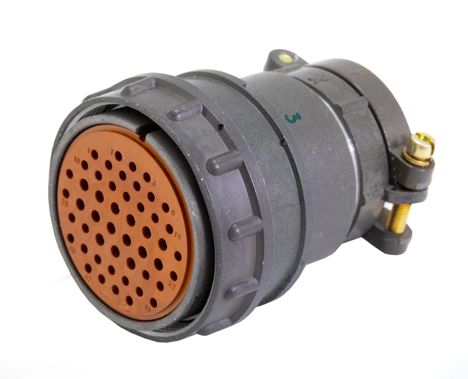

2РМДТ45КПЭ50Ш8А1В

Разъем 2РМДТ45КПЭ50Ш8А1В относится к серии 2РМДТ, которая представляет собой цилиндрические низкочастотные негерметичные соединители. Эти разъемы предназначены для использования в радиоэлектронной и радиотехнической аппаратуре, а также в различных электрических цепях.

Технические характеристики

• Тип соединителя : 2РМДТ — модифицированный тип соединителя с улучшенными характеристиками.

• Условный размер корпуса : 45 — указывает на размер корпуса разъема.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой (отсутствие буквы У означает прямой патрубок).

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 50.

• Часть соединителя : Ш — вилка.

• Обозначение сочетания контактов : 8 — контакты ? 1,5 мм и ? 2 мм.

• Покрытие контактов : А — золото.

• Теплостойкость : 1 — максимально допустимая температура окружающей среды 100°С.

Применение и особенности

• Применение : Используется в радиоэлектронной и радиотехнической аппаратуре для соединения электрических цепей.

• Климатическое исполнение : УХЛ, что означает всеклиматическое исполнение.

• Соединение : Резьбовое сочленение, поляризация корпусов одношпоночная.

• Рабочие условия : Рабочая температура от -60 до +100°С, максимальное рабочее напряжение до 560 В, токовая нагрузка до 50 А.

• Сопротивление изоляции : Не менее 1000 МОм.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений : До 500 раз.

Разъемы серии 2РМДТ предназначены для внутреннего монтажа и могут использоваться с экранированными или неэкранированными кабелями.
