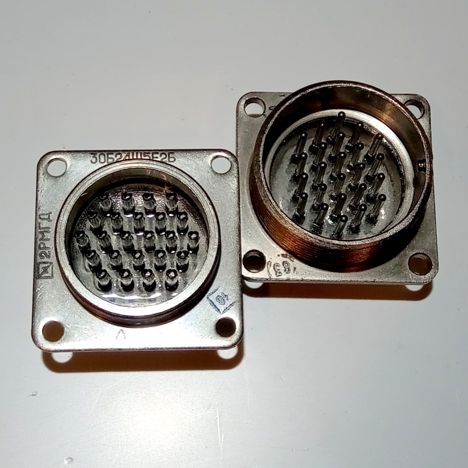

Соединитель 2РМГД30Б24Ш5Е2Б представляет собой герметичную блочную (приборную) вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется в различных электро-, радио- и контрольно-измерительных приборах.

Основные характеристики:

• Тип соединителя : Герметичный, серия 2РМГД.

• Условный размер корпуса : 30.

• Вид корпуса : Блочный (приборный), без патрубка.

• Количество контактов : 24.

• Часть соединителя : Вилка.

• Сочетание контактов : Все контакты ? 1,5 мм.

• Покрытие контактов : Никель.

• Теплостойкость : До 200°С.

• Сочленение : Резьбовое, поляризация корпусов одношпоночная.

• Климатическое исполнение : УХЛ.

Технические параметры:

• Рабочее напряжение : Не более 700 В.

• Максимальная токовая нагрузка на одиночный контакт : Не более 5,5 А.

• Максимальная общая токовая нагрузка : Не более 110 А.

• Сопротивление контактов : Не более 10 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60°C до +200°C.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Этот соединитель используется для внутреннего монтажа и соответствует техническим условиям ГЕ0.364.140 ТУ.
