2РМГД30Б8Ш7Е2

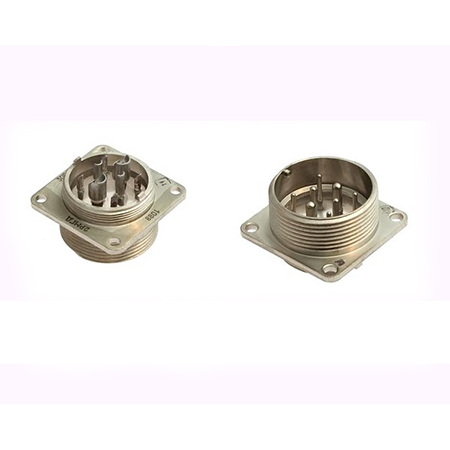

Соединитель 2РМГД30Б8Ш7Е2 представляет собой герметичную вилку, предназначенную для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Он используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Технические характеристики

• Тип соединителя : Герметичный, блочный (приборный).

• Условный размер корпуса : 30.

• Количество контактов : 8.

• Сочетание контактов : Контакты диаметром 1,5 мм, 2,0 мм и 3,0 мм.

• Покрытие контактов : Химникель.

• Теплостойкость : До 200°С.

• Максимальное рабочее напряжение : 560 В (в некоторых источниках указано до 700 В).

• Максимальная токовая нагрузка на контакт :

  • ?1,5 мм: 9 А.

  • ?2,0 мм: 12 А.

  • ?3,0 мм: 20 А.

• Сопротивление электрического контакта :

  • ?1,5 мм: Не более 10 МОм.

  • ?2,0 мм: Не более 5 МОм.

  • ?3,0 мм: Не более 3 МОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

Условия эксплуатации

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 500 м/с? (50 g).

• Одиночные удары : Ускорение до 5000 м/с? (500 g).

• Многократные удары : Ускорение до 1000 м/с? (100 g).

• Линейные удары : Ускорение до 2000 м/с? (200 g).

• Температурный диапазон : От -60°C до +100°C или +200°C.

• Атмосферное давление : Пониженное до 1,34·10^-10 Па (10^-12 мм рт.ст.).

• Относительная влажность : До 98% при +25°C.

Применение

Соединители 2РМГД30Б8Ш7Е2 используются для внутреннего монтажа в климатическом исполнении УХЛ и соответствуют техническим условиям ГЕ0.364.140ТУ. Они сочленяются с кабельными розетками 2РМДТ , выпускаемыми по техническим условиям ГЕ0.364.126ТУ.
