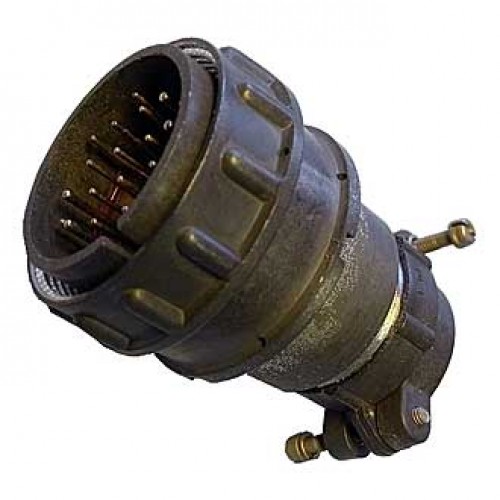

2РМТ36КПН20Ш2А1В — это кабельная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и имеет прямой патрубок для неэкранированного кабеля.

Технические характеристики

• Корпус : Изготовлен из алюминиевого сплава А-22.

• Тип контактов : Штырь, круглые, с золотым покрытием (Au).

• Количество контактов : 20, из них 16 контактов диаметром 1 мм и 4 контакта диаметром 1,5 мм.

• Токовая нагрузка :

  • Для контактов диаметром 1 мм: до 5 А.

  • Для контактов диаметром 1,5 мм: до 10 А .

• Максимальная суммарная нагрузка : 100 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: до 700 В.

  • Для контактов диаметром 1,5 мм: до 560 В .

• Сопротивление контактов :

  • Для контактов диаметром 1 мм: не более 5 мОм.

  • Для контактов диаметром 1,5 мм: не более 2,5 мОм .

• Сопротивление изоляции : Не менее 5000 МОм.

• Сочленение : Резьбовое.

• Поляризация корпуса : Одношпоночная.

• Условия эксплуатации :

  • Температура: от -60°C до +100°C.

  • Относительная влажность: до 98% при +35°C .

  • Атмосферное давление: от 133,32·10??? Па до 506 кПа .

Применение и особенности

Этот разъем используется в различных электронных устройствах и системах, где требуется надежное соединение с кабелем. Он имеет всеклиматическое исполнение В2.1 и может выдерживать различные климатические условия, включая повышенную влажность и колебания температуры.
