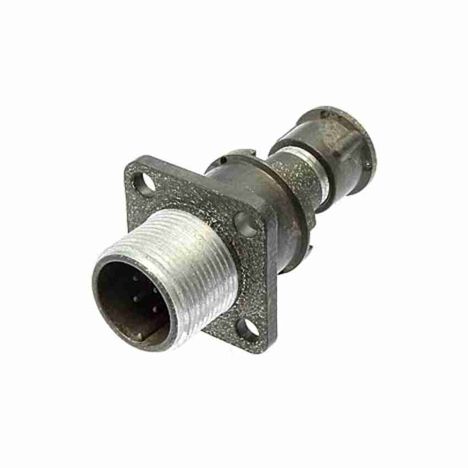

2РМ14БПЭ4Ш1В

2РМ14БПЭ4Ш1В — это разъём типа 2РМ, который представляет собой цилиндрический низкочастотный негерметичный соединитель. Он предназначен для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики:

• Тип соединителя : Негерметичный.

• Климатическое исполнение : УХЛ2.1 по ГОСТ 15150-69.

• Условный размер корпуса : 14.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для экранированного кабеля.

• Количество контактов : 4.

• Часть соединителя : Вилка.

• Обозначение сочетания контактов : 1.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°С.

Технические параметры:

• Максимальный ток на одиночный контакт : Зависит от диаметра контакта.

• Сопротивление контактов : Зависит от диаметра контакта.

• Максимальное рабочее напряжение : 560 или 700 В.

• Максимальная рабочая частота : 3 МГц.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Применение:

Соединители 2РМ используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Они могут быть установлены как внутри, так и снаружи в зависимости от климатических условий.

Монтаж:

Монтаж соединителей осуществляется методом обжимки или пайки, в зависимости от типа соединителя. Они могут быть использованы с экранированными или неэкранированными кабелями, что требует соответствующей концевой гайки патрубка.
