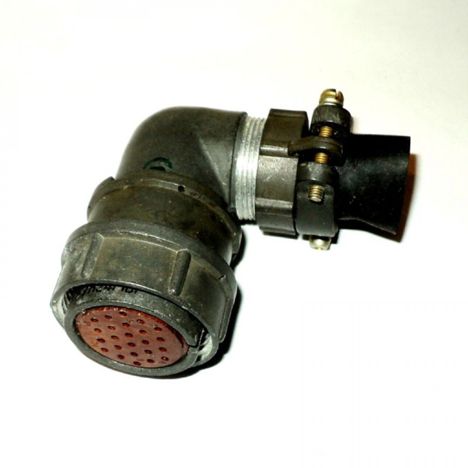

2РМ27КУН24Г1В1В

Соединитель 2РМ27КУН24Г1В1В представляет собой кабельную розетку, предназначенную для использования в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

• Тип соединителя : 2РМ.

• Размер корпуса : 27.

• Вид корпуса : Кабельный.

• Вид патрубка : Угловой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 24.

• Часть соединителя : Розетка.

• Сочетание контактов : Все контакты диаметром 1 мм.

• Вид покрытия контактов : Серебро.

• Теплостойкость : До +100°C.

Электрические характеристики :

• Токовая нагрузка на одиночный контакт : 5 А.

• Максимальная суммарная токовая нагрузка : 100 А.

• Максимальное рабочее напряжение : 560 В.

• Максимальное испытательное напряжение : 1850 В в нормальных условиях.

• Сопротивление контактов : Не более 5 мОм.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

Механические характеристики :

• Сочленение : Резьбовое.

• Поляризация корпусов : Одношпоночная.

• Усилие расчленения : Не более 196,2 Н (20 кгс).

• Усилие расчленения гнезд с контрольным штырем-калибром : От 0,5 Н до 2,95 Н.

• Минимальная наработка : 1000 ч.

• Число сочленений-расчленений : 500.

Условия эксплуатации :

• Температура окружающей среды : От -60°C до +100°C.

• Смена температур : От -60°C до +180°C.

• Повышенная относительная влажность : До 98% при +25°C.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар :

  • Одиночный : Пиковое ускорение 5000 м/с?.

  • Многократный : Пиковое ускорение 1000 м/с?.

• Линейное ускорение : 2000 м/с?.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

Габаритные размеры и масса :

• Диаметр розетки : 35 мм.

• Длина розетки : 25 мм.

• Длина патрубка : 69 мм.

• Масса розетки : Не более 36 г.

• Масса патрубка : Не более 36,5 г.

Этот соединитель обеспечивает пылезащищенность контактов и мест подсоединения проводов в сочлененном состоянии. Он подходит для внутреннего объемного монтажа и может использоваться в различных вариантах исполнения, включая особо стойкие и военные приёмы.
