2РМ36КПН20Ш2В1

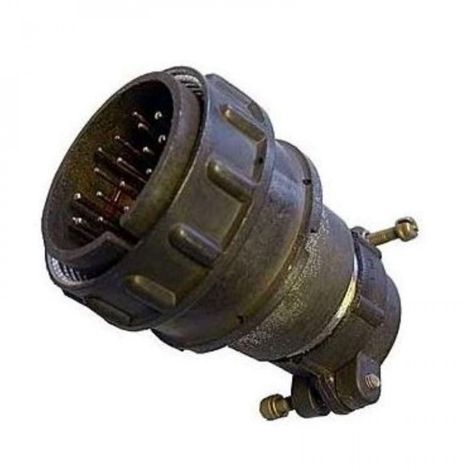

Соединитель 2РМ36КПН20Ш2В1 представляет собой кабельную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он относится к типу соединителей 2РМ , которые широко используются в радиоэлектронной аппаратуре.

Технические характеристики

• Тип соединителя : Негерметичный цилиндрический низкочастотный.

• Условный размер корпуса : 36.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 20.

• Часть соединителя : Вилка.

• Сочетание контактов : Диаметр 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Теплостойкость : До 100°C.

Электрические характеристики

• Токовая нагрузка на одиночный контакт :

  • Диаметр 1 мм: 5 А.

  • Диаметр 1,5 мм: 10 А.

• Максимальная суммарная нагрузка : 100 А.

• Максимальное рабочее напряжение :

  • Для контактов диаметром 1 мм: 560 В, 700 В.

  • Для контактов диаметром 1,5 мм: 560 В.

• Сопротивление контактов :

  • Диаметр 1 мм: не более 5 мОм.

  • Диаметр 1,5 мм: не более 2,5 мОм.

Прочие характеристики

• Сопротивление изоляции : Не менее 5000 МОм.

• Емкость между контактами : Не более 6 пФ.

• Хвостовики контактов : Допускают присоединение проводов сечением 0,5 мм? для контактов диаметром 1 мм и 1 мм? для контактов диаметром 1,5 мм.

• Механические характеристики : Выдерживает механические удары и линейное ускорение до 2000 м/с?.

Соединители 2РМ используются в различных узлах и блоках радиоэлектронной аппаратуры и предназначены для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69.
