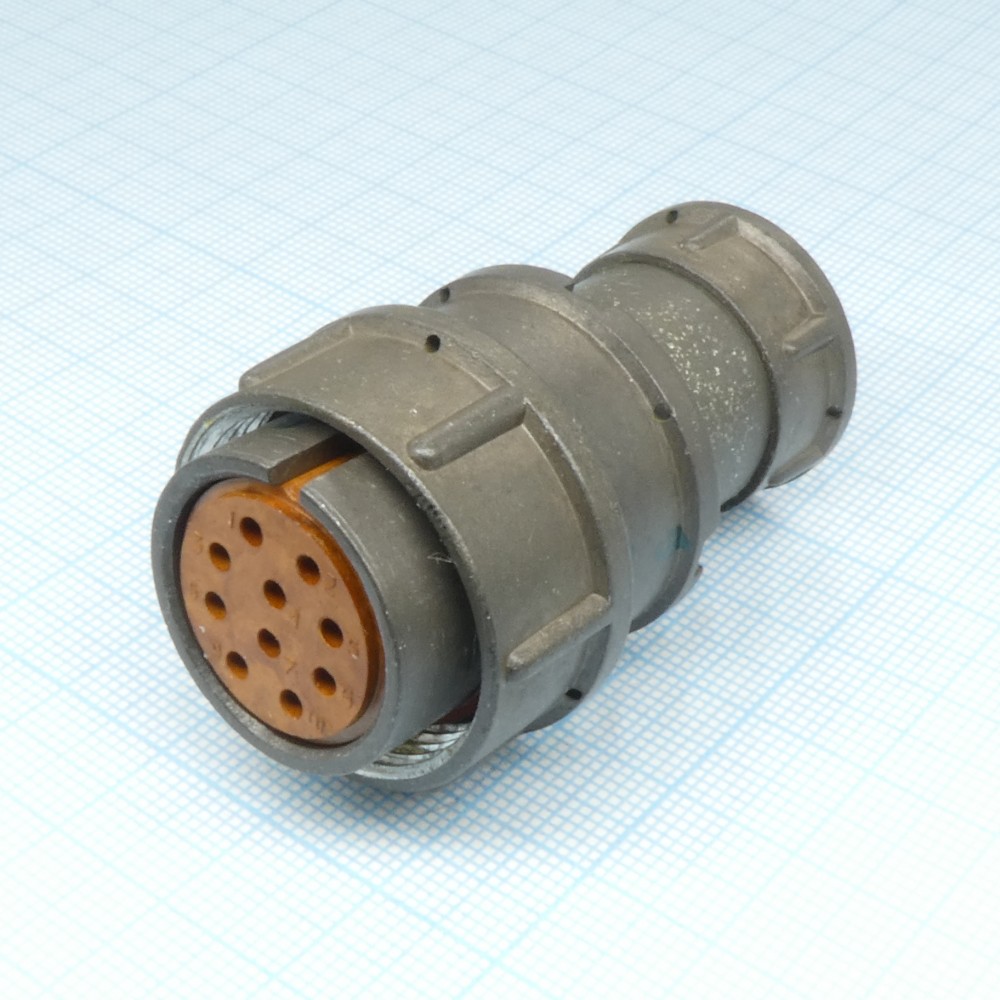

Соединитель 2РМД24КПЭ10Г5В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для соединения и разъединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Он имеет кабельный корпус с прямым патрубком и гайкой для экранированного кабеля.

Технические характеристики

• Тип соединителя : 2РМД.

• Условный размер корпуса : 24.

• Вид корпуса : Кабельный.

• Вид патрубка : Прямой.

• Количество контактов : 10.

• Тип контактов : Розетка.

• Сочетание контактов : Все контакты диаметром 1,5 мм.

• Покрытие контактов : Серебро.

• Максимальная температура : +100°С.

Эксплуатационные характеристики :

• Максимальное рабочее напряжение : до 560 В.

• Максимальная токовая нагрузка на контакт : 10 А, суммарная на соединитель — 83 А.

• Сопротивление контактов : не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Диапазон рабочих температур : от -60 до +100°С.

• Минимальная наработка : 5000 часов.

• Срок сохраняемости : 15 лет.

• Механическая прочность : выдерживает вибрации с ускорением до 490 м/с? и удары с ускорением до 5000 м/с?.

Применение : Используется в радиоэлектронной и радиотехнической аппаратуре для соединения длинных электрических цепей. Сочленение розетки — резьбовое, с одношпоночной поляризацией корпусов.
