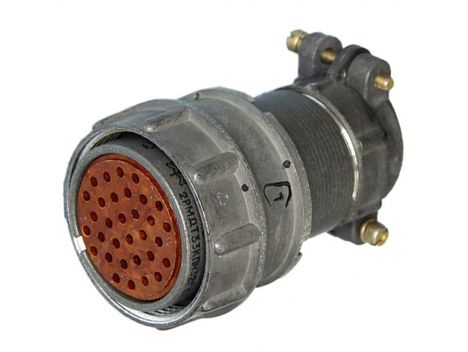

Разъем 2РМД33КУЭ7Г9А1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она относится к серии разъемов 2РМД, которые могут иметь от 4 до 50 контактов в зависимости от типоразмера. Розетка 2РМД33КУЭ7Г9А1 имеет 7 контактов, все из которых имеют диаметр 3 мм.

Технические характеристики:

• Тип соединителя : Негерметичный, климатика УХЛ.

• Количество контактов : 7.

• Рабочее напряжение : Не более 560 В.

• Максимальная токовая нагрузка на одиночный контакт : Не более 32 А для контактов диаметром 3 мм.

• Общая максимальная токовая нагрузка : Не более 128 А.

• Сопротивление контактов : Не более 0,0008 Ом для контактов диаметром 3 мм.

• Материал контактов : Золото.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочая температура : От -60°C до +100°C.

Конструкция и назначение:

• Корпус : Кабельный с угловым патрубком для экранированного кабеля.

• Соединение : Резьбовое.

• Назначение : Используется в различных электрических, радио- и контрольно-измерительных приборах.

Ответная часть:

Ответной частью для розетки 2РМД33КУЭ7Г9А1 являются вилки типа 2РМД33Б7Ш9А1 и ее модификации.
