2РМД39БПН22Ш5В1

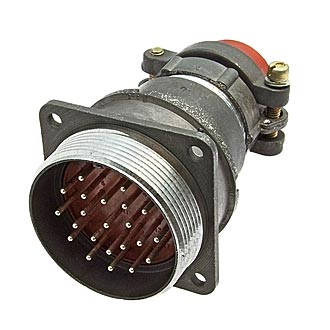

Разъем 2РМД39БПН22Ш5В1 относится к серии коннекторов ручного соединения, предназначенных для внутреннего объемного монтажа. Эти разъемы используются для соединения электрических цепей с нагрузкой до 260 А и напряжением до 700 В. Они могут работать как в постоянных, так и в переменных электрических цепях.

Расшифровка обозначения:

• 2РМД : Тип соединителя.

• 39 : Условный размер корпуса.

• Б : Приборный вид корпуса.

• П : Прямой патрубок.

• Н : Гайка патрубка для неэкранированного кабеля.

• 22 : Количество контактов.

• Ш : Вилка.

• 5 : Сочетание контактов (все контакты ? 1,5 мм).

• В : Покрытие контактов серебром.

• 1 : Теплостойкость до 100 °С.

Характеристики:

• Тип : Негерметичный, климатика УХЛ.

• Количество контактов : 22.

• Рабочее напряжение : Не более 700 В.

• Максимальная токовая нагрузка на одиночный контакт : Не более 8 А.

• Максимальная общая токовая нагрузка : Не более 146 А.

• Сопротивление контактов : 5 МОм.

• Материал контактов : Серебро.

• Емкость между контактами : Не более 6 пФ.

• Сопротивление изоляции : Не менее 5000 МОм.

• Температурный диапазон : От -60 до +100 °С.

• Минимальная наработка : Не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

Эти разъемы подходят для использования в различных электрических устройствах и системах, где требуется надежное и прочное соединение.
