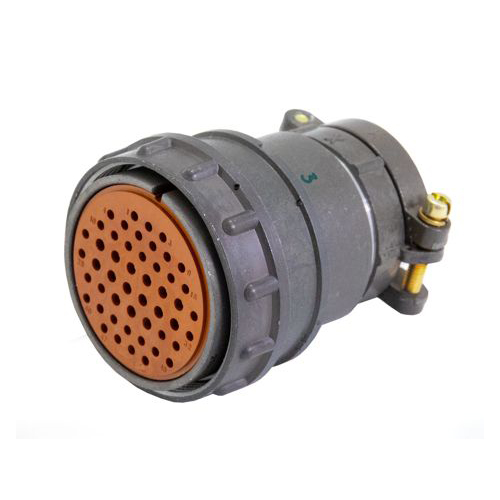

Соединитель 2РМД45КПН50Г8 относится к серии цилиндрических низкочастотных разъемов, предназначенных для соединения и разъединения электрических цепей. Он имеет кабельный корпус и используется в радиоэлектронной аппаратуре. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : 2РМД — цилиндрический низкочастотный негерметичный.

• Условный размер корпуса : 45 мм.

• Вид корпуса : Кабельный (К).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 50.

• Часть соединителя : Розетка (Г).

• Обозначение сочетания контактов : 8 — ?1,5 мм, ?2 мм.

• Покрытие контактов : В зависимости от модели может быть серебряным (В) или золотым (А).

Технические характеристики

• Максимальное рабочее напряжение : До 560 В.

• Токовая нагрузка на контакт :

  • ?1,5 мм: до 5 А.

  • ?2,0 мм: до 7,5 А.

• Сопротивление электрического контакта :

  • ?1,5 мм: не более 2,5 мОм.

  • ?2,0 мм: не более 1,6 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Температура окружающей среды : От -60 до +100 °С.

• Минимальная наработка : 1000 часов.

• Максимальное количество сочленений-расчленений : 500.

• Срок сохраняемости : 15 лет.

Эти соединители используются в различных узлах и блоках радиоэлектронной аппаратуры для обеспечения надежного и долговечного соединения электрических цепей.
