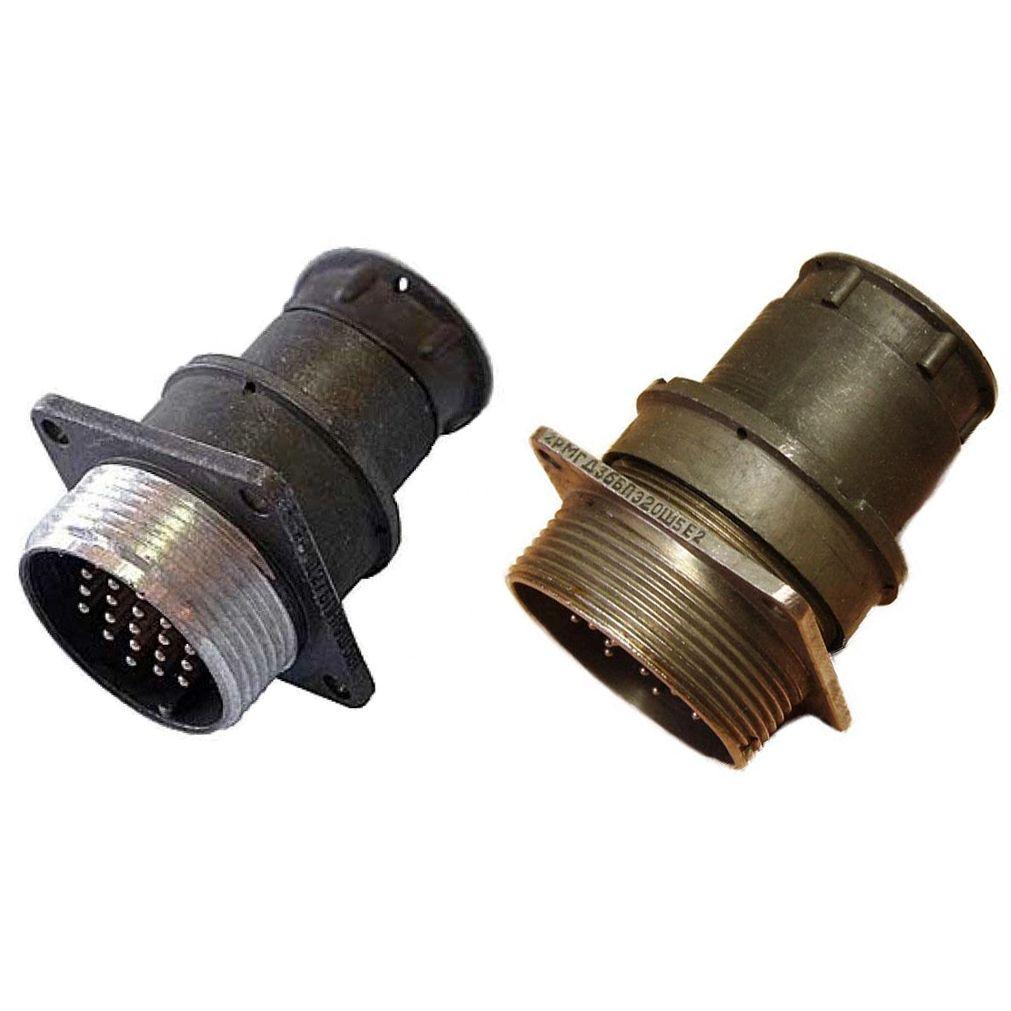

2РМГД36БПЭ20Ш5Е2 — это тип цилиндрического герметичного электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется в различных электро-, радио- и контрольно-измерительных приборах.

Основные характеристики:

• Тип соединителя : 2РМГД — герметичный, для длинных линий.

• Условный размер корпуса : 36.

• Вид корпуса : Б — блочный (приборный).

• Вид патрубка : ПЭ — прямой для экранированного кабеля.

• Количество контактов : 20.

• Часть соединителя : Ш — вилка.

• Сочетание контактов : 5 — все контакты ?1,5 мм.

• Покрытие контактов : Никель.

• Теплостойкость : 2 — до 200°С.

• Сочленение : Резьбовое, с одношпоночной поляризацией корпуса.

Технические характеристики:

• Рабочая температура : от -60°C до +100°C.

• Минимальная наработка : не менее 1000 часов.

• Максимальное количество сочленений-расчленений : 500 раз.

• Гарантийный срок хранения : 15 лет.

Применение:

Эти соединители используются для внутреннего монтажа в климатическом исполнении УХЛ и подходят для работы в условиях повышенной влажности и температуры. Они широко применяются в различных электронных и измерительных устройствах.

Ответной частью для вилки 2РМГД36БПЭ20Ш5Е2 являются розетки серии 2РМД, такие как 2РМД36К20Г5А1, 2РМД36К20Г5В1 и другие аналогичные модели.
