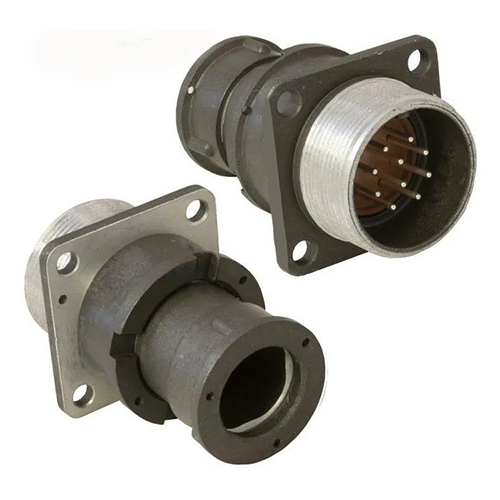

2РМТ22БПЭ10Ш1А1В

Соединитель 2РМТ22БПЭ10Ш1А1В представляет собой малогабаритный, тропикоустойчивый, негерметичный цилиндрический разъем. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении 560 или 700 В.

Технические характеристики

• Корпус : Блочный (приборный), посадочный диаметр 22 мм.

• Патрубок : Прямой с гайкой для экранированного кабеля.

• Контакты : Вилка, количество контактов — 10, диаметр контактов — 1 мм, покрытие контактов — золото.

• Теплостойкость : До 100°C.

• Климатическое исполнение : Всеклиматическое (В2.1 по ГОСТ 15150-69).

• Токовая нагрузка : На одиночный контакт от 4 до 36 А, максимальная суммарная нагрузка на соединитель от 27 до 260 А.

• Максимальное рабочее напряжение : 560 В или 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Электрическая прочность изоляции : При 560 В — 1850 В, при 700 В — 2300 В.

• Усилия расчленения : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : До 500 раз.

• Гарантийный срок хранения : 15 лет.

Условия эксплуатации

• Температура окружающей среды : От -60°C до +100°C.

• Синусоидальная вибрация : Частота от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : Одиночный — до 5000 м/с?, многократный — до 1000 м/с?.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

• Относительная влажность : До 98% при температуре +25°C.

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.
