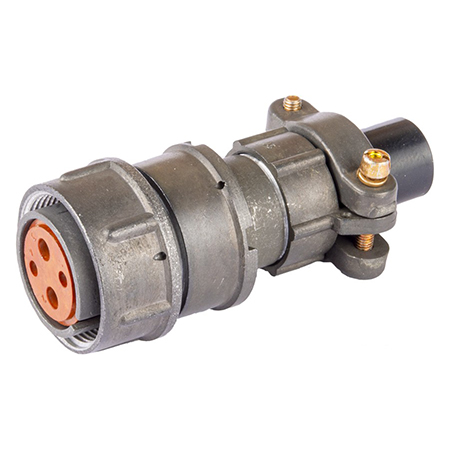

Разъем 2РМТ22КПН4Г3В1В — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он относится к серии 2РМТ и имеет кабельный корпус с прямым патрубком и гайкой для неэкранированного кабеля.

Основные характеристики:

• Количество контактов: 4.

• Диаметр посадочного отверстия: 22 мм.

• Диаметр контактов: В зависимости от источника, указывается как 1 мм или комбинация 2 мм и 3 мм.

• Максимальное рабочее напряжение: До 560 В.

• Максимальная токовая нагрузка: В зависимости от диаметра контактов, может достигать до 18 А или 32 А на контакт.

• Сопротивление изоляции: Не менее 1000 МОм.

• Покрытие контактов: Серебро.

• Способ монтажа: Обжимка на кабель.

• Климатическое исполнение: Всеклиматическое (В).

• Рабочая температура: От -60°C до 100°C.

Прочие характеристики:

• Вибрация: Выдерживает диапазон частот от 1 до 1000 Гц с ускорением до 490 м/с? (50 g).

• Одиночные удары: Ускорение до 5000 м/с? (500 g).

• Многократные удары: Ускорение до 1000 м/с? (100 g).

• Линейные нагрузки: Ускорение до 2000 м/с? (200 g).

Этот разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры, включая специальное и общее назначение.
