2РМТ30БПН32Ш1В1В

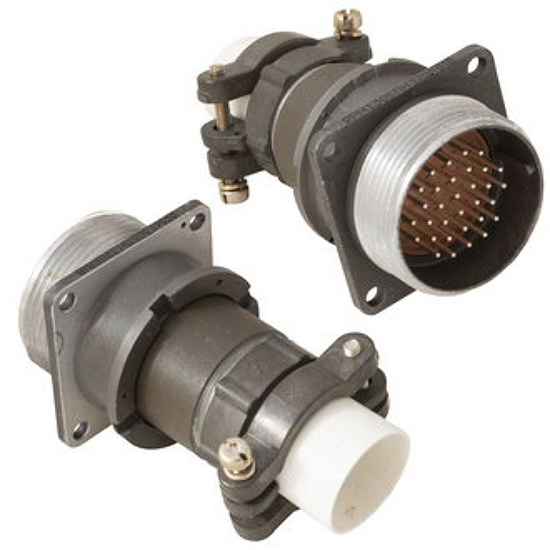

Соединитель 2РМТ30БПН32Ш1В1В представляет собой цилиндрический низкочастотный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Он имеет блочный корпус и используется как вилка. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : 2РМТ, что указывает на серию разъемов.

• Типоразмер : 30, определяет посадочный диаметр корпуса.

• Вид корпуса : Блочный (Б).

• Вид патрубка : Прямой (П).

• Вид гайки патрубка : Для неэкранированного кабеля (Н).

• Количество контактов : 32.

• Диаметр контактов : 1 мм.

• Часть соединителя : Вилка (Ш).

• Сочетание контактов : Все контакты диаметром 1 мм.

• Покрытие контактов : Серебро (В).

• Максимальная температура окружающей среды : 100°C.

• Климатическое исполнение : Всеклиматическое (В).

Технические характеристики

• Максимальное рабочее напряжение : До 560 В (в некоторых источниках указано до 700 В).

• Токовая нагрузка на контакт : От 5 до 8 А для контактов диаметром 1 мм.

• Сопротивление электрического контакта : Не более 5 мОм для контактов диаметром 1 мм.

• Сопротивление изоляции : Не менее 1000 МОм (в некоторых источниках указано не менее 5000 МОм).

• Температура окружающей среды : От -60°C до +100°C.

• Минимальная наработка : 5000 часов (в некоторых источниках указано 1000 часов).

• Число сочленений-расчленений : 500.

• Срок сохраняемости : 25 лет (в некоторых источниках указано 15 лет).

Условия эксплуатации

• Вибрация : Диапазон частот от 1 до 1000 Гц, ускорение до 490 м/с?.

• Одиночные удары : Ускорение до 5000 м/с?.

• Многократные удары : Ускорение до 1000 м/с?.

• Линейные нагрузки : Ускорение до 2000 м/с?.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

Этот разъем предназначен для работы в различных условиях, включая влажный теплый климат, и может выдерживать воздействие озона, плесневых грибов и других факторов.
