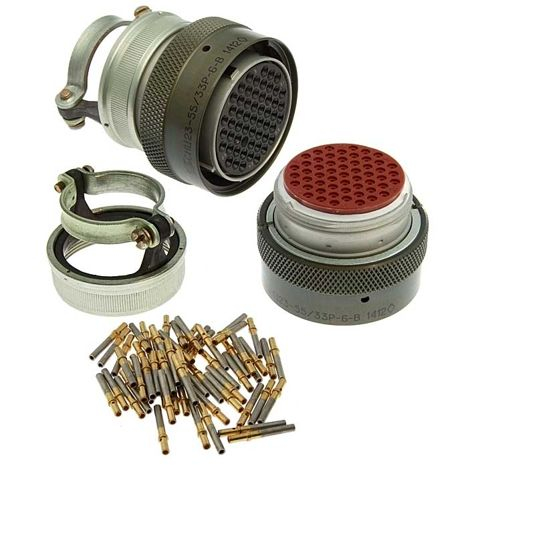

СНЦ23-55/33Р-6-Б-В

Соединитель СНЦ23-55/33Р-6-Б-В представляет собой цилиндрический, низкочастотный, малогабаритный и негерметичный электрический соединитель. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединитель состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Характеристики:

• Тип соединителя : СНЦ23.

• Количество контактов : 55.

• Условный размер корпуса : 33.

• Вид корпуса : Р — розетка (В — вилка).

• Конструктивное исполнение : Кабельная розетка с прямым кожухом.

• Покрытие контактов : Золото.

• Сочленение : Байонетное.

• Поляризация : Многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

Применение:

Соединители СНЦ23 используются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.241ТУ. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.

Технические параметры:

• Максимальное рабочее напряжение : 700 В.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : Не менее 25 лет.

• Рабочая температура : От -60 до +200 °С.

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 400 г.

• Механический удар : До 5000 г для одиночного воздействия и до 1500 г для многократного воздействия.
