2РМ14БПН4Г1А1

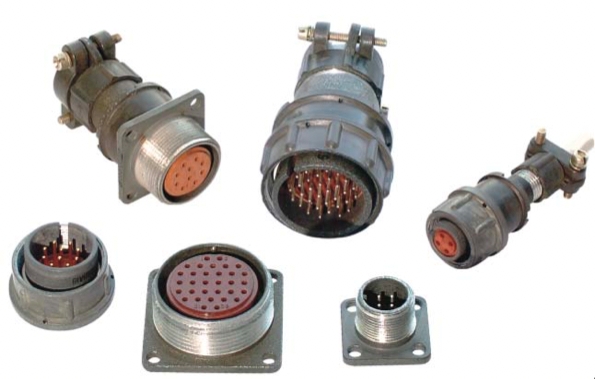

2РМ14БПН4Г1А1 — это блочная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она состоит из корпуса, изолятора и контактов, обеспечивая пылезащищенность в сочлененном состоянии.

Технические характеристики

• Посадочный диаметр корпуса : 14 мм.

• Вид корпуса : Блочный (приборный).

• Вид патрубка : Прямой.

• Вид гайки патрубка : Для неэкранированного кабеля.

• Количество контактов : 4.

• Вид контактов : Розетка.

• Диаметр контактов : 1 мм.

• Покрытие контактов : Золото.

• Теплостойкость : До 100° С.

Электрические характеристики

• Токовая нагрузка на одиночный контакт : От 4 А до 36 А.

• Максимальная суммарная токовая нагрузка : От 27 А до 260 А.

• Максимальное рабочее напряжение : 560 В и 700 В.

• Сопротивление контактов : Не более 5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

Условия эксплуатации

• Температура среды : От -60° С до 100° С.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?.

• Механический удар : Пиковое ударное ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

Эта розетка используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
