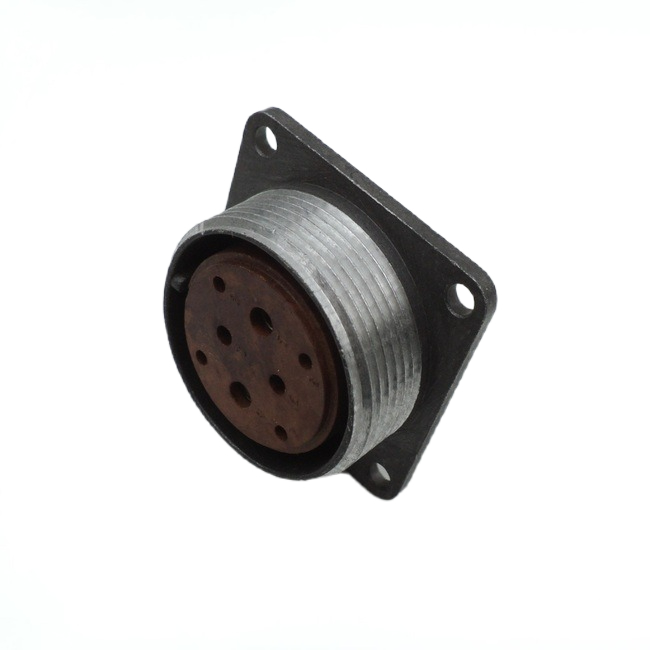

2РМДТ30Б8Г7В1В — это цилиндрический низкочастотный разъем, предназначенный для соединения и разъединения электрических цепей постоянного и переменного токов. Он относится к серии 2РМДТ и имеет блочный корпус с диаметром посадочного отверстия 30 мм.

Технические характеристики

• Тип соединителя : 2РМДТ

• Условный размер корпуса : 30

• Вид корпуса : Блочный (приборный)

• Количество контактов : 8

• Часть соединителя : Розетка (Г)

• Обозначение сочетания контактов : Контакты диаметром 1,5 мм, 2 мм и 3 мм

• Покрытие контактов : Серебро

• Теплостойкость : +100° С

• Климатическое исполнение : Всеклиматическое В2.1

Технические параметры :

• Максимальное рабочее напряжение : 560 В

• Токовая нагрузка на одиночный контакт :

  • Диаметром 1,5 мм: 13 А

  • Диаметром 2 мм: 18 А

  • Диаметром 3 мм: 36 А

• Максимальная суммарная нагрузка : 120 А

• Сопротивление контактов :

  • Диаметром 1,5 мм: не более 2,5 мОм

  • Диаметром 2 мм: не более 1,6 мОм

  • Диаметром 3 мм: не более 0,8 мОм

• Сопротивление изоляции : не менее 5000 МОм

• Количество сочленений-расчленений : 500

• Минимальная наработка : 1000 часов

• Гарантийный срок хранения : 15 лет

Условия эксплуатации :

• Температура окружающей среды : от -60° С до +100° С

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?

• Механический удар : пиковое ускорение до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия

Этот разъем используется в радиоэлектронной аппаратуре специального и общего назначения и предназначен для монтажа с экранированными или неэкранированными кабелями.
