2РМТ27Б7Ш2В1В

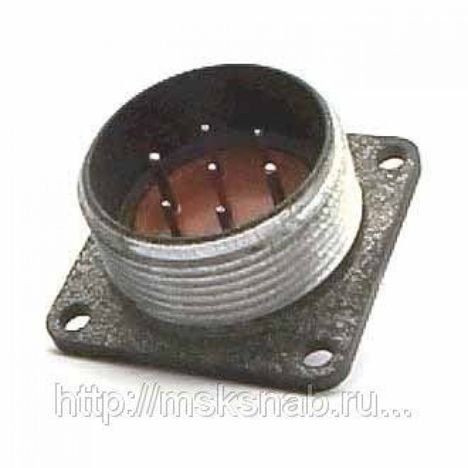

Разъем 2РМТ27Б7Ш2В1В — это блочная вилка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и обеспечивает пылезащищенность контактов и мест подсоединения проводов в сочлененном состоянии.

Технические характеристики

• Количество контактов : 7.

• Диаметры контактов : 1 мм и 1,5 мм.

• Покрытие контактов : Серебро.

• Максимальное рабочее напряжение : До 560 В или 700 В.

• Токовая нагрузка :

  • На одиночный контакт: от 4 А до 36 А.

  • Суммарная на соединитель: от 27 А до 260 А.

• Сопротивление контактов :

  • Для контактов диаметром 1 мм: не более 5 мОм.

  • Для контактов диаметром 1,5 мм: не более 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Электрическая прочность изоляции :

  • При 560 В: 1850 В.

  • При 700 В: 2300 В.

• Усилия расчленения : От 29,4 Н до 539,6 Н.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

• Габаритные размеры : 36?36?25 мм.

• Масса : 22 г.

Условия эксплуатации

• Температура среды : От -60° С до +100° С.

• Синусоидальная вибрация : Диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения 490 м/с?.

• Механический удар :

  • Одиночного действия: пиковое ускорение 5000 м/с?.

  • Многократного действия: пиковое ускорение 1000 м/с?.

• Атмосферное давление : От 133,32·10??? Па до 50,6·10? Па.

• Всеклиматическое исполнение : В2.1 по ГОСТ 15150-69.

Этот разъем используется в различных видах электро- и радиоаппаратуры для соединения и разъединения электрических цепей.
